DIY短波复合式收音机

高频信号

复合收音机组成：
(1) 双回路短波矿石收音机
(2) 双回路电子管检波短波收音机
(3) 电子管3灯再生式短波收音机
(4) 双回路短波矿石收音机加装两级电子管低放机
接收频率：
6-15MHZ(用239-1短波收信机比对频率)
天地线；
简易蛛网天线 (高度离楼顶地面3.8米) 地线接废弃自来水管
接收效果；
(1)矿石收音机外接天地线收台4个，1500Ω耳塞机收听声音清晰。
(2)电子管3灯再生式短波收音机，内置长40CM拉杆天线接收，灵敏度和选择性非常好。
不用室外天线，机内拉杆天线平卧机架20CM已经收台多个，推动喇叭放声很响。
32+32Ω电脑耳机接入双声道耳机插孔2，机内喇叭断开，耳机自动改为串联接法收听。
耳机收听音质极佳胆味十足，此时注意调小音量。
该机高低端再生调节平稳，收台多，喇叭放音声音宏亮。
(3)双回路短波矿石收音机加装两级电子管低放收听，外接室外天地线喇叭放音很响。
把电脑耳机接入耳机插孔2，耳机串联收听音质很好。
(4) 电子管检波机，收听效果同矿石收音机。
主要元器件：
双回路矿石收音机；活动矿石检波。
电子管检波机；旁热式双二极管6H2检波。
电子管3灯再生式短波收音机；6J1再生检波，6G2前置低放，6N8P双三极管并联末级输出放大。
空气单连可变电容器270PF。
高频扼流圈2.5毫亨。
短波磁棒直径10mm长100mm。
线圈绕制数据：
天线线圈L1；管筒直径15mm，线径0.1mm×20绞合纱包线密绕14圈。L1能在L2上滑动调节。
调谐线圈L2；线径1mm塑套线，磁棒上间绕15圈。
再生线圈L3；用线规格同L2，磁棒上间绕13圈。
四种收听模式转换：
操作面板功能开关K1、K2、K3能方便完成收听模式转换。
(1) 未接电源时，纯双回路短波矿石收音机。高阻耳机接耳机插孔1即可。
(2) 插入电源连线，轻轻拉开活动矿石调节手柄，打开功能开关K1，红色LED发光二极管点亮指示。
电子管3灯再生式短波收音机工作。不外接耳机时，机内喇叭放音。
(3) 打开功能开关K2，橙色LED发光二极管点亮指示。活动矿石调节手柄仍处在拉开位置。
检波管6H2灯丝电压导通，自动切断6J1、6G2、6N8P电子管屏极高压。
高阻耳机接耳机插孔1，电子管检波机工作。此时面板红、橙两只LED发光二极管点亮指示。
(4) 打开功能开关K3，绿色LED发光二极管点亮指示。
复原功能开关K2，6H2检波管灯丝电压被切断，橙色LED发光二极管熄灭。
6J1、6G2、6N8P电子管屏压恢复。调节活动矿石手柄，双回路矿机工作。
检波信号阻容交连到电子管6G2栅极，双回路短波矿石收音机加装两级低放电子管机工作。
不外接耳机时，机内喇叭放音。面板红、绿两只LED发光二极管点亮指示。
电源：
直流高压150V40MA。
灯丝电压6.3V1.5A。
机架：
444型万用表外盒，长20CM，宽11CM，高6CM。

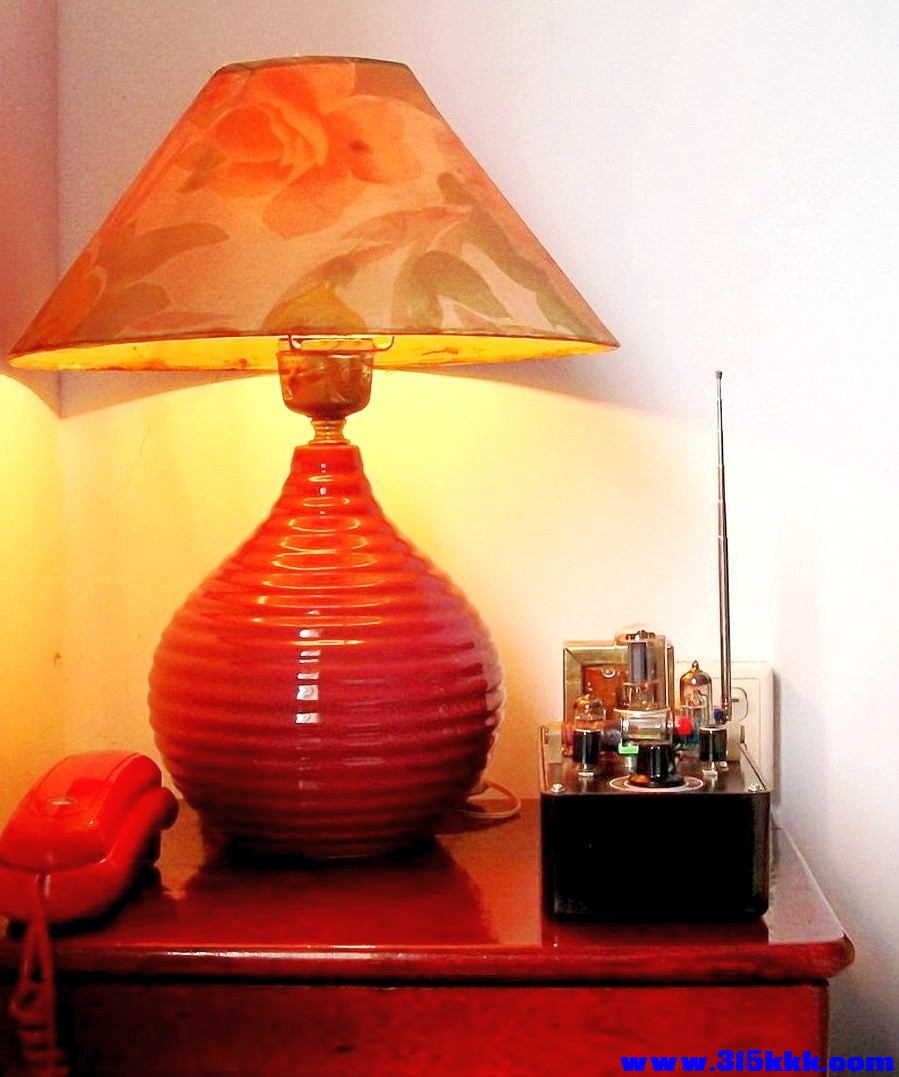

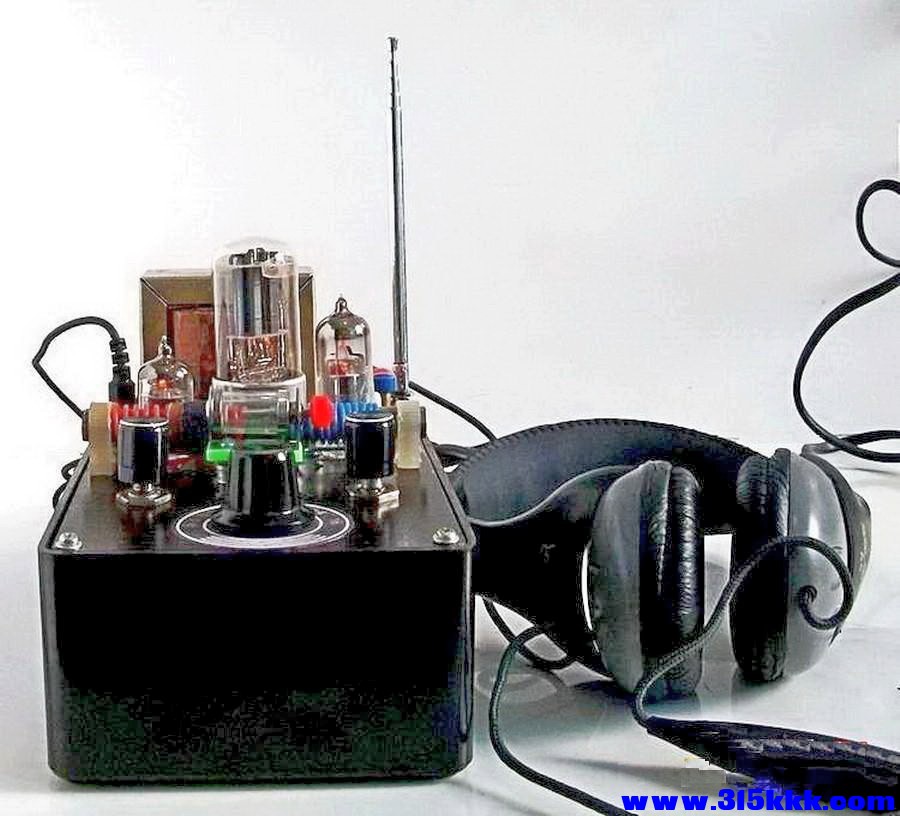

电子管3灯再生式短波收音机收听中

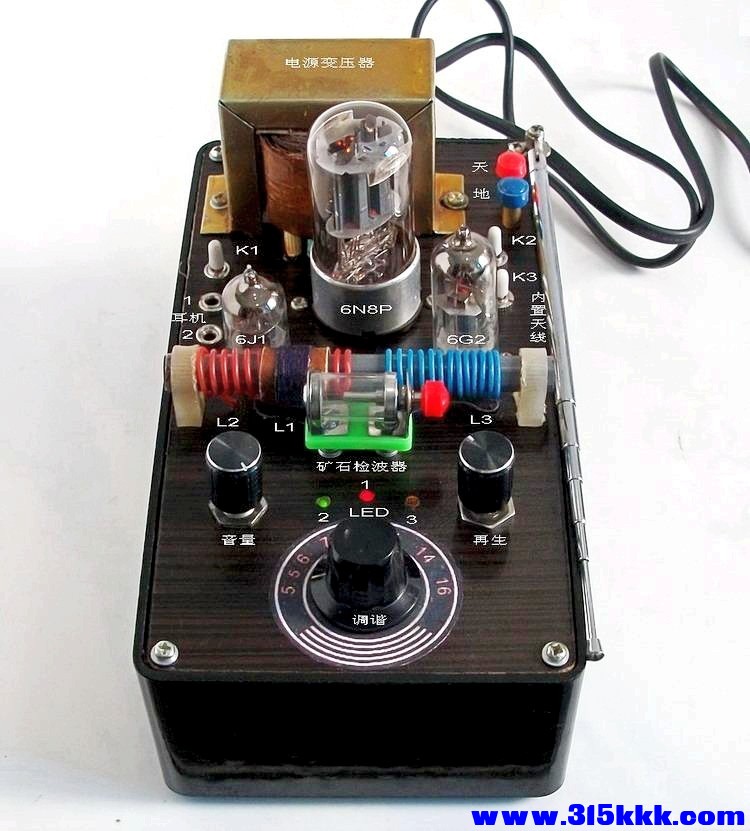

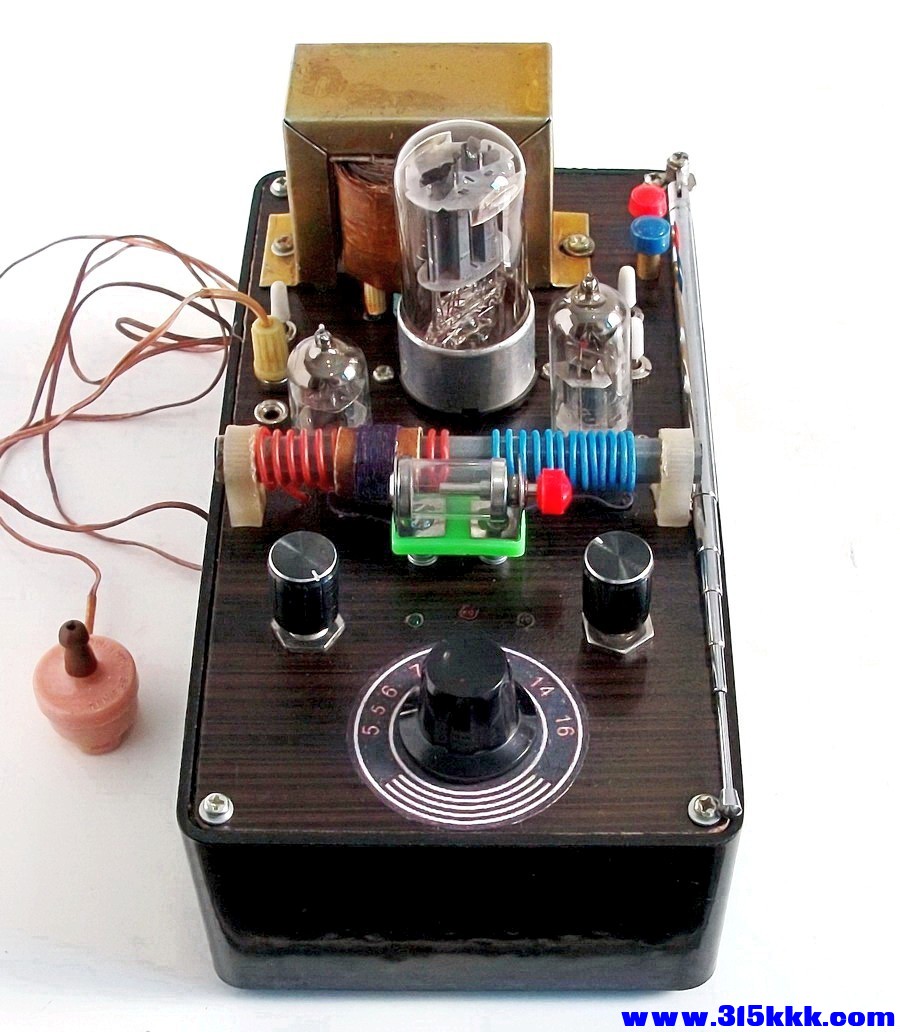

复合机面板布局

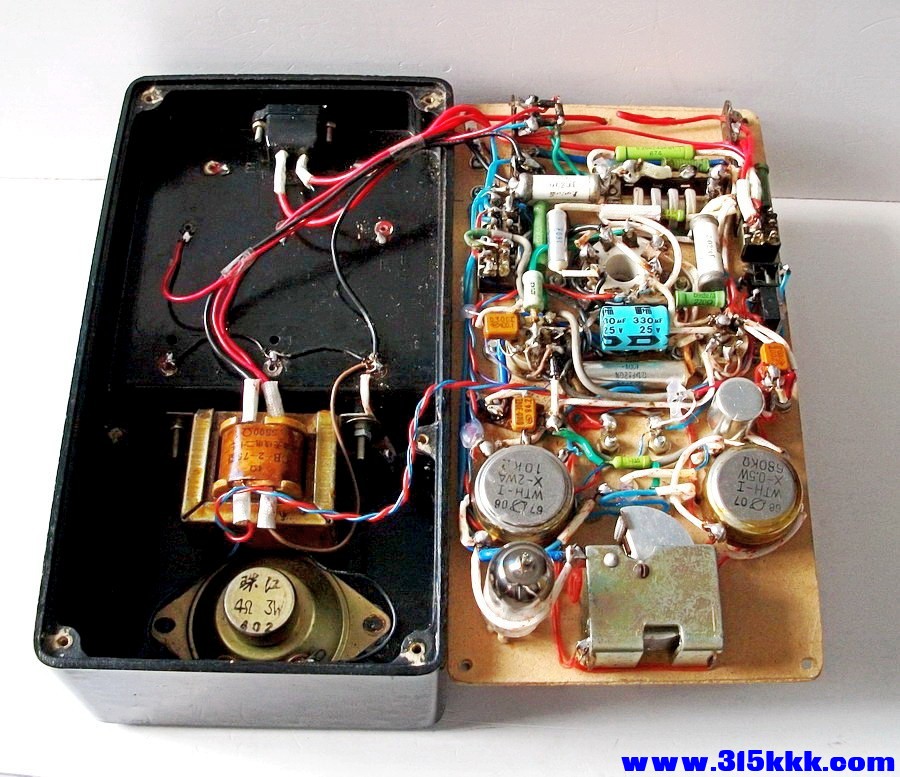

内部图

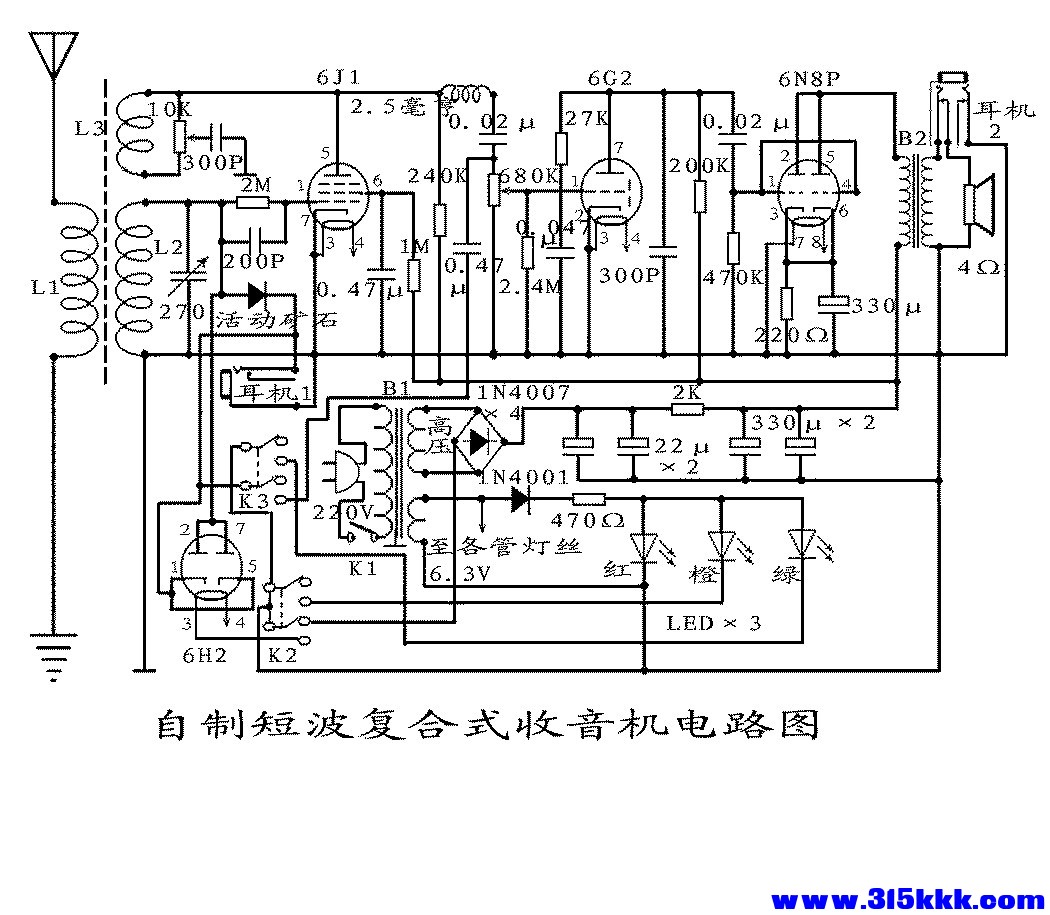

电路图
